涂鸦 IOT 平台电工类目免开发方案创建教程
一、注册并登陆 iot.tuya.com
1、注册并登陆涂鸦 IOT 平台（iot.tuya.com）2、建议同时完成企业认证，认证通过后自动升级企业版可获取更多功能权限。
二、创建 SOC 免开发方案智能电量统计产品
1、 点击创建产品。

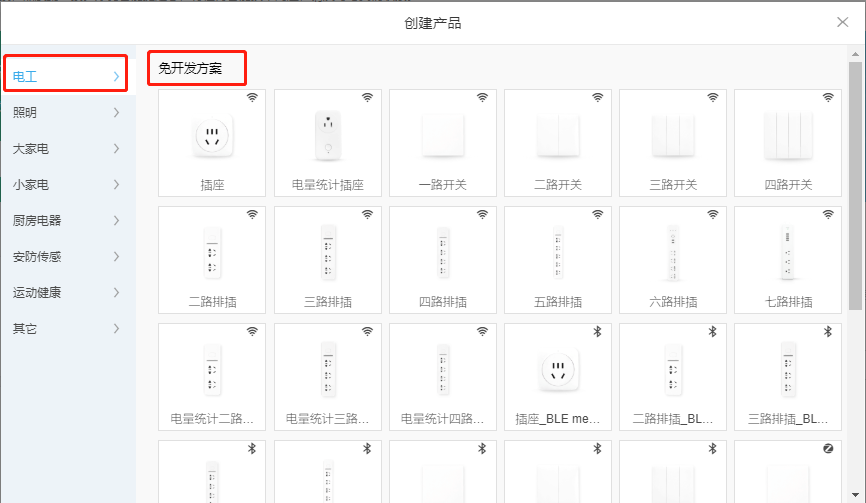

2、 选择左侧类目“电工”，选择免开发方案。在这里您可以选择创建对应的插座和开关。
3、 如免开发方案产品功能无法满足需求，可选择 MCU 对接自定义方案。
4、 添加产品名称，此名称显示于 APP 控制界面。
5、 产品型号，建议填写内部型号名称或客户产品型号，便于产品维护以及订单管理。
6、 以上信息可以在“编辑产品信息”中修改。
7、 在首页产品列表中会展示第三方开通状态，开通后图标以高亮彩色显示。
三、配置 APP 控制面板
1、 选择 APP 控制面板，升级企业账号可选用更多模板和配置面板 UI 功能。
2、 确认控制面板后，可通过涂鸦智能或智能生活 APP 扫码功能在 APP 中体验控制面板操作。
3、 选择自定义面板可进入面板编辑界面，修改面板配色、背景等。
四、硬件调试
（一） 硬件配置介绍
1. IO⼝配置：
固件将以⽤户选择的IO⼝和⾼低电平驱动⽅式来⼯作。
例如，选择IO3为按键、低电平有效时，当固件检测到IO3的按键输⼊信号（由⾼到低变化），将触发按键功能。如果将IO3错接到LED灯或继 电器上，固件将⽆法检测该按键的输⼊信号。
2. 功能特性配置：
通过个性化配置，固件可以实现不同的功能特性。
例如，选择“⻓按配⽹时间”为3秒时，⽤户⻓按按键3秒以上将触发配⽹状态切换。
3. 其他硬件配置：
固件将按您选择的配置参数来⼯作。
例如，电量统计芯⽚可以选择bl0937芯⽚或hlw8012芯⽚，电流采样电阻可以选择1毫欧或者2毫欧。
（二）注意事项：
- 点击保存配置并寄送模块之后，已寄送模块中的IO⼝和功能特性将无法再修改。如果发现硬件原理图和所选择的IO口不⼀致，需要修改，请重新保存配置并再次寄送模块。新寄送模块的IO口和功能特性将以新保存的配置工作。因此，请您在选择配置之前先与设计电路原 理图的硬件工程师确认IO⼝配置信息，以防选错配置，导致模块失效。 2.目前电量统计插座仅⽀持脉冲计数类电量统计芯⽚，如bl0937和hlw8012。如果选用其他类型芯⽚，会导致电量统计功能不可用。
IO口选择详解：
| IO0 | IO1 | IO2 | IO3 | IO4 | IO5 | IO12 | IO13 | IO14 | IO15 | IO16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E1S | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | ⽆ |
| E2S | ⽆ | 有 | ⽆ | 有 | 有 | 有 | 有 | 有 | 有 | ⽆ | ⽆ |
| E3S | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 |
| 如果使⽤需要 | 外接上拉 | 外接上拉 | 外接上拉 | 内部已下拉 | 外接上拉 | ||||||
| 按键 | 低驱动 | 低驱动 | 不建议使用 | 低驱动 | 低驱动 | 低驱动 | 低驱动 | 低驱动 | 低驱动 | 不可使用 | 低驱动 |
| LED灯 | 低驱动 | 不建议使用 | 不建议使用 | 高/低驱动 | ⾼/低驱动 | 高/低驱动 | 高/低驱动 | 高/低驱动 | 高/低驱动 | 高驱动 | 低驱动 |
| 继电器 | 不可使用 | 不可使用 | 不可使用 | 高/低驱动 | ⾼/低驱动 | 高/低驱动 | 高/低驱动 | 高/低驱动 | 高/低驱动 | 高驱动 | 低驱动 |
（三）各配置项详解：
1. 通道（分控）
- 通道可以理解为⼀路带有通断功能的模块，“通道1”和“通道2”等均是指分控通道，由该通道下的按键短按来控制通道的开通和关断。
- 当通道开通时，继电器闭合，电源指⽰灯亮（若有）；当通道关断时，继电器断开，电源指⽰灯灭（若有）。
- 当模块重新上电时，继电器和电源指⽰灯将按“默认通电状态”⼯作。
开关按键：
- “开关按键”可以是机械式按键，也可以是触摸式按键。
- 短按按键切换通道开断状态，⻓按按键切换配⽹状态。
- 当存在总控按键时，通道开关按键可以为空。当未选择总控按键，⾄少要选择⼀个分控按键。若某⼀通道分控按键为“空”，只能通过总控按 键或者APP⾯板来控制该通道的通断。
默认通电状态：
- 若选择“断电”，每次产品重新上电时，继电器为断开状态。
- 若选择“通电”，每次产品重新上电时，继电器为开通状态。
- 若选择“断电记忆”，每次产品重新上电时，继电器为上次断电之前的状态。
继电器：
- 在这⾥，“继电器”是⼀个具有通断功能的概念名词。设计产品时，“继电器”可以是插座的继电器，也可以是开关，也可以是USB供电⼝。
- 继电器的状态可以由该通道的分控按键控制，也可以由总控按键控制。
- 每⼀个通道必须选择⼀个“继电器”。
电源指示灯：
- “电源指示灯”用于指示该通道的继电器状态，而不是指示整个产品的供电电源。
- 当选择了电源指示灯的IO⼝时，继电器指示灯由固件控制，当继电器开通，电源指示灯亮，当继电器关断，电源指示灯灭。
- 当电源指⽰灯IO⼝选择为“空”时，⽤户仍然可以选择⽤硬件指⽰灯的⽅式来指⽰继电器的通断。设计⽅式为在继电器两端并联⼀个LED灯， 由继电器IO⼝来同步控制该LED的亮灭。若不使⽤硬件继电器指⽰灯，可以选择配置WIFI灯复⽤为继电器指⽰灯。
- 每⼀个通道可以选择⼀个“电源指⽰灯”，也可以使其为“空”。
2. 总控设置（两路以上插座）
总电源灯：
- 若配置总电源灯不为空，当有⾄少⼀路通道开通时，电源灯点亮；当所有通道关断时，电源灯熄灭。
- “总电源灯”可以选择存在，也可以为“空”。
总按键：
-
若配置总按键不为空，当短按总按键时，所有通道全部开通或者全部关闭。⻓按总按键时，切换配⽹状态。
-
若存在“总按键”，则分控按键可以全为“空”；若总按键为“空”，至少选择⼀个分控按键。
开关按键类型：
按键开关和触摸开关的区别在于：按键开关在短按操作开关时，是按下去抬起来后才执行动作；触摸开关时按下去时即执行动作，需根据您开关的实际产品面板类型来配置。
3. 配网设置
WIFI指⽰灯：
-
WIFI模块⼀共有4种正常工作状态：“未联网”（包含断网）、“普通模式配网”、“兼容模式配网”、“已联网”。
-
WIFI指示灯⼀共有5种显示状态： “快闪”、“慢闪、”灭灯”、“亮灯”、“指⽰继电器状态”。
-
在处于“普通模式配网”时，WIFI灯固定以500ms为周期快闪，当处于“兼容模式配网”时，WIFI灯固定以3S为周期慢闪，这两种WIFI连接状态下的WIFI灯状态不可以修改。
-
通常，我们⽤WIFI指⽰灯的不同显⽰状态来提示用户WIFI模块工作在哪个状态。下面表格中有两种参考方案。
-
当WIFI处于“未联网”和“已联网”时，⽤户可以通过⾃主配置来修改WIFI灯的指⽰状态，具体说明如下。
未联网时WIFI灯状态：
-
”灭灯“，在WIFI处于“未联网”状态下，WIFI灯灭灯。
-
”亮灯“，在WIFI处于“未联网”状态下，WIFI灯亮灯。
-
”指⽰继电器状态“，在WIFI处于“未联网”状态下，当⾄少⼀个继电器开通，WIFI灯亮灯，当所有继电器断开，WIFI灭灯。
已联网时WIFI灯状态：
-
当选择灭灯，在WIFI处于“已联网”状态下，WIFI灯灭灯。
-
当选择亮灯，在WIFI处于“已联网”状态下，WIFI灯亮灯。
-
当选择指示继电器状态，在WIFI处于“已联网”状态下，当至少⼀个继电器开通，WIFI灯亮灯，当所有继电器断开，WIFI灭灯。
WIFI模块状态 未联网 正在普通模式配⽹ 正在兼容模式配⽹ 已联网 是否可配置 是 否 否 是 WIFI灯状态 亮灯/灭灯/指示继电器状态 正在普通模式配网 慢闪 亮灯/灭灯/指示继电器状态 通常地，有两种典型方案可供参考。 ⽅案⼀：单灯复用方案，WIFI灯既指示WIFI配网状态，又指示继电器状态。 ⽅案二：双灯方案，WIFI灯仅指示WIFI配网状态。配置方式如下表：WIFI模块状态 未联网 正在普通模式配⽹ 正在兼容模式配⽹ 已联网 单灯复用方案 WIFI灯状态 指示继电器状态 快闪 慢闪 指示继电器状态 双灯复用方案 WIFI灯状态 灭灯 快闪 慢闪 亮灯
WIFI灯上电默认状态：
- 上电快闪：第⼀次使用产品时，模块自动进⼊“普通模式配网”状态，WIFI灯快闪，可以直接配网。
- 长按进入快闪：第⼀次使用产品时，模块自动处于“未联网”状态，需要手动长按按键来进入“普通模式配网”。 复位长按秒数： 若填3，则长按任意按键超过3秒，触发WIFI模块配⽹状态切换。可选范围：3-10秒。
4. 电量统计
芯片选择：
目前仅支持脉冲计数类电量芯⽚，可以选择bl0937或hlw8012，若选错将导致电量统计功能失效。
- 电流采样电阻(单位mΩ)： 电流采样电阻可以选⽤1毫欧、2毫欧或5毫欧，建议选⽤1毫欧。
- 电压采样电阻分压比需要按1kΩ/3 * 680kΩ（或1kΩ/2 * 1MΩ，或1kΩ/4 * 470kΩ）设计。若未按推荐的阻值设计采样电路，将导致电量计量值不准并且校准失败。
- 在选择配置并且购买试产模块之后，请勿随意更换采样电阻，若配置值和实际使用值不⼀致，将导致电量计量值不准并且校准失败。
过流保护点电流值（单位mA）：
若需要过流保护功能，请在此处填写电流值，若无需过流保护功能，则填写0。例如，如果需要电流⼤于17.6A时⾃动关闭继电器，此处单 位为mA，17.6A = 17600mA，所以应填写17600。请注意：这⼀栏的单位是mA，而不是A。推荐将过流点设置为⽐继电器规格⾼10%左右。
产测校准电压（单位V）：
可选120V或220V，只能在选择的电压下对电量计量功能进行产测（校准），产测（校准）流程请参考《产测⽂档》。若产品在这两个电压下都可以正常⼯作，那么可以选择其中任意⼀个作为产测（校准）电压；若产品设计耐压不足220V，则只能选择120V作为产测（校准）电压。
电量统计(CF)：
这个模块IO口对应电量统计芯片（bl0937或hlw8012)的CF引脚，⼀般使⽤IO4。
电压电流检测(CF1)：
这个模块IO⼝对应电量统计芯片的CF1引脚，⼀般使⽤IO5。
电压电流切换（SEL）：
这个模块IO口对应电量统计芯⽚的SEL引脚，⼀般使⽤IO12。
当模块IO口和SEL之间为“高电平”对“⾼电平”时，选择“直连”；当模块IO⼝和SEL之间存在反向三极管（或光耦）器件，为“高电平”对“低电平”时，选择“反向”。
