协议主要分为两部分：基础协议、功能协议。基础协议和产品无关，是模组共有协议，包括模组初始化指令及部分扩展功能指令。功能协议是平台根据每个产品DP点定义不同，自动生成的功能点数据收发指令。

MCU和WiFi模组通过串口交互，通用固件：波特率9600/数据位8位/无奇偶校验/停止位1位/无数据流控。数据帧格式如下：

命令字索引表如下：

基础协议每个产品都一样，是模组工作所必须的协议。主要包含:心跳检测、产品信息查询、模组工作方式、WiFi工作状态等功能。 其中，命令字0x00-0x08为模组基本指令。命令字0x0a-0x0e为模组基础功能，包括MCU OTA、获取本地时间、产测功能等。要使模组正常工作，我们要实现的协议主要分为两个部分：模组初始化、配网。 模组初始化协议主要涉及命令字，主要流程如下： 模组上电会不断发送心跳包，等到MCU端回复心跳，会启动如上的初始化流程。 1) 心跳检测 心跳包回复要注意，MCU上电第一次回复数据为0x00，之后的数据回复为0x01。这样第一次回复0x00，模组会自动进行初始化数据同步。之后的心跳包用来判定设备是否离线和断网自动重连。 例： 模组发送：55 aa 00 00 00 00 ff MCU回复：55 aa 03 00 00 01 00 03 （第一次）/55 aa 03 00 00 01 01 04（其他）

2) 查询产品信息 收到心跳包回复后，模组会发送查询产品指令信息。MCU上报PID、版本、模式等信息。这里要注意{}:””这些字符也是要写的，具体格式参考后图。 例： 模组发送：55 aa 00 01 00 00 00 MCU回复：下图以PID:RN2FVAgXG6WfAktU为例，用户根据自己产品PID转换成ASCII码替换到相应位置即可。

3) 设定模组工作方式 收到产品信息后，模组会发送查询MCU设定模组工作方式0x02命令字。 模块工作模式主要针对如何指示WIFI 的工作状态以及如何重置WIFI，主要分两种情况： a. MCU 与模块配合处理模式。即模块通过串口通知MCU WIFI 当前的工作状态，由MCU 控制配网指示灯显示。 b. 模块自处理模式。WIFI 模块的配网状态通过WIFI的GPIO引脚驱动LED状态显示； WIFI 重置通过检测GPIO 输入需求处理。 模块自处理WIFI 重置方法为：WIFI 检测GPIO 入口低电平持续5s 以上触发WIFI 重置。指示灯与按钮所使用的GPIO 管脚由以下命令配置。

MCU端若选择MCU与模组配合处理模式的上报数据为0，若选择模块自处理模式上报数据为接指示灯IO口和按键IO口。如果产品采用模块自处理方式，则以下4-6协议无须关心。

例： 模组发送：55 aa 00 02 00 00 01 MCU回复： 55 aa 03 02 00 00 04（MCU与模组配合处理模式）/ 55 aa 03 02 00 02 05 00 0b（模组自处理模式，指示灯接IO5，按键接IO0）

4) 报告wifi状态：模块自处理方式无须关心 模组主动发送，当模块检测到 MCU 重启或模块的 WIFI 状态发生变化，会主动发送状态到MCU。MCU可以根据03命令字中的wifi状态控制指示灯的闪烁。03版本协议中，共有6中状态：

例： 模组发送：55 aa 00 03 00 01 01 校验和（01:AP配置模式） MCU回复：55 aa 03 03 00 00 05

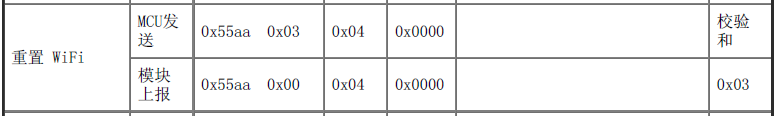

5) 重置wifi：模块自处理方式无须关心 配网指令，可以通过重置WiFi使设备处于待配网状态。配网模式分两种： a. smart模式（快闪模式），配网方式简单快捷 b. AP模式（慢闪模式），配网稳定可靠 建议两种模式都要做，触发机制可以自定义，以指示灯快闪、慢闪给用户做区分。 0x04命令字，MCU每发送一次，模组切换一次配网模式。第一次默认smart模式，之后在smart与AP之间来回切换。

例： MCU发送：55 aa 03 04 00 00 06 模组回复：55 aa 00 04 00 00 03

6) 重置wifi-选择模式：模块自处理方式无须关心 重置wifi并选择配网模式，根据MCU发送的参数不同，可指定进入smart或AP模式。此指令与0x04命令字作用相同，均可配网，但可指定进入某种配网模式
例： MCU发送：55 aa 03 05 00 01 00 08 （smart模式）/55 aa 03 05 00 01 01 09 (AP模式) 模组回复：55 aa 00 05 00 00 04

7）MCU工作状态产查询 08命令字，用于模块查询MCU 所有datapoint状态，作为APP显示初值。MCU收到后，分条上报所有DP点数据。“状态查询”发送情况主要有两种： a. 模块首次上电，通过心跳与MCU 建立连接后，查询发送； b. 模块检测到MCU 重启或发生了离线再上线的过程，查询发送。
例： 模组发送：55 aa 00 08 00 00 07 MCU回复： 55 aa 03 07 N **** 校验和（DP1） 55 aa 03 07 N **** 校验和（DP2） … （DPN）

8) 产测指令 主要用于产品量产时的WiFi模组射频性能测试。产测指令，建议等待上电初始化完成，5S以后调用。模组收产测指令到后，会自动扫描名称为tuya_mdev_test WiFi信号，返回扫描结果和信号强度百分比（0-100步进20）。
例： MCU发送：55 aa 03 0e 00 00 校验和 模组回复：55 aa 00 0e 00 02 01 28 38 （产测成功，信号强度40）

DP点数据下发和上报指令。模组下发数据命令字0x06，MCU上报数据命令字0x07。 MCU在收到数据下发指令后，根据收到的功能指令数据不同，进行相应的逻辑控制。并在DP状态改变时及时上报，更改APP显示状态。DP点数据上报，MCU遵循一个宗旨：状态改变就上报。（若同一DP点数据与上次上报相同，模组端会进行数据过滤） 例:

注意： a.value型数据，有4个字节，使用不满4字节的，前边补0即可。 例：上图目标温度数据 MCU发送：55 aa 03 07 00 08 02 02 00 04 00 00 00 1e 校验和（目标温度30度） b.故障型数据，支持多故障同时上报。每一个bit位可代表一个警告，置1表示故障发生，置0表示无故障。 例:上图故障警告 MCU发送：55 aa 03 07 00 06 0d 05 00 02 00 09 校验和（故障bit0 和故障bit3发生故障） c.字符型数据，字符串的含义与显示需与面板配套，自定义的可与面板沟通。 d.Raw类型数据，透传型数据，通常用于比较复杂的功能实现。不建议用户自行使用。
