涂鸦MCU仿真调试助手使用说明
工具简介
涂鸦MCU仿真调试助手模拟MCU的数据收发，开发者的WiFi模块通过USB转TTL工具与仿真助手接通，可有以下用途：
1、 与联网模块配对使用，验证wifi模块是否正常工作。
2、 在MCU未完成开发前，调试APP面板显示
3、 当MCU开发者不知如何发送、回复数据给模块时，仿真助手的数据可作为参考。
运行环境
本软件需要在装有Microsoft .NET Framework 4.0环境的windows系统中使用，如您电脑上没有安装此环境，可以登录http://pan.baidu.com/s/1nvLAmdr下载安装。
硬件连接
WIFI模块由3.3V，400mA电源供电，模块的EN脚与VCC脚相连，USB转TTL工具的TX，RX分别与WIFI模块的RX，TXD相连。

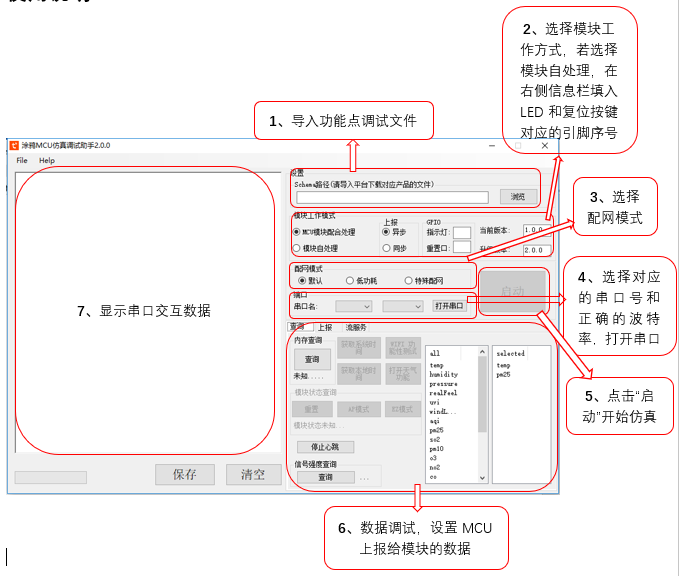

使用说明
1. 导入功能点调试文件

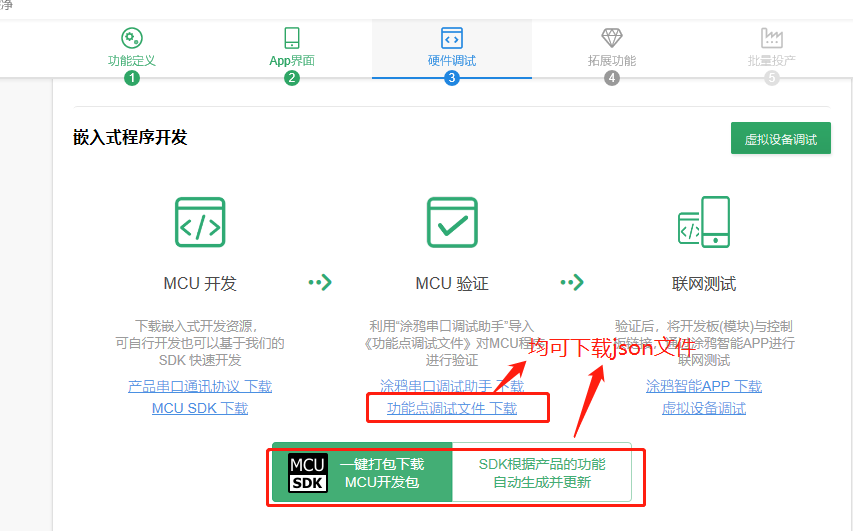

加载schema文件。Schema文件必须为符合涂鸦云DP命令的.json文件（该文件由涂鸦开发者平台产品中打包下载）

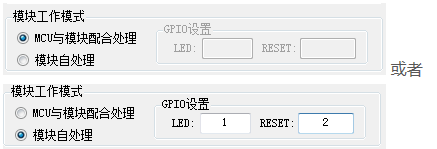

2. 设置模块的工作模式
该模式需要和MCU所设定的工作模式相同。若模块工作模式为模块自处理，GPIO配置也需和MCU所配置的GPIO相同
3. 选择配网方式
根据需求选择对应的配网方式，不同配网方式的区别见《涂鸦串口通讯协议》。
4. 设置串口
打开串口，据实选择串口号，波特率通常默认为9600Bp/s，部分扫地机等产品波特率为115200 Bp/s。
5. 启动调试
点击“启动”按键开始仿真。
6. 数据调试

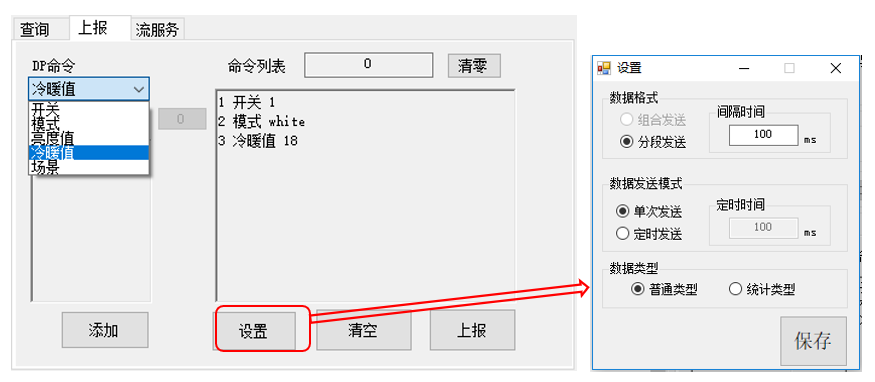

DP数据调试：
启动调试成功后，软件能上报dp点对应的状态，设置中能设置相应的发送规则来满足不同的需求。

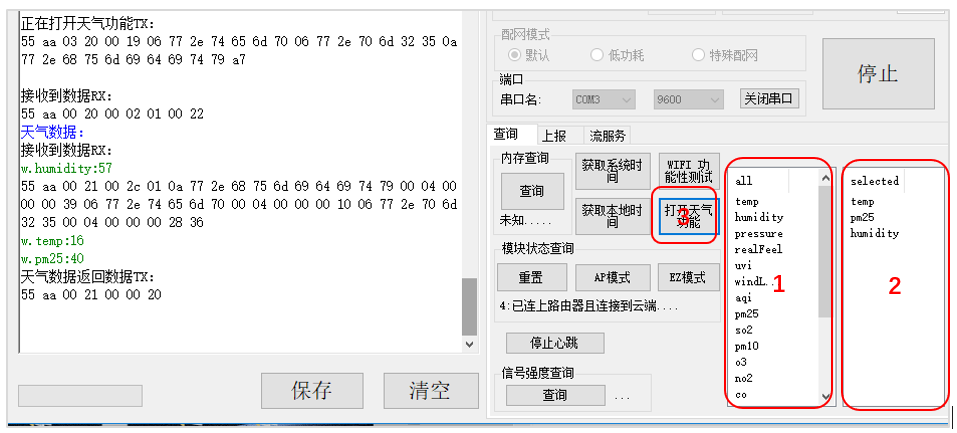

打开天气功能：
（1）all中列出了所有当前支持的天气信息，根据需要选择对应信息
（2）selected中显示当前已选的数据，双击可取消选择
（3）完成后点击“打开天气功能”，天气数据会自动下发（模块首次上电或者每隔30min下发一次）。
停止心跳：
点击“停止心跳”后，MCU通知WiFi模块停止心跳包发送。若要回复心跳发送，可以将模块断电再上电，或者将模块复位（重置、AP模式、EZ模式均可）。
流服务：
使用场景：一般用于扫地机运行地图显示
（1） 开启流服务功能
（2） 输入ID号，开启流服务数据传输
（3） 导入地图的txt文件，点击“流数据传输”
（4） 结束流数据传输，APP上可查看地图
（注：若要传输新的地图，要重新开启流服务功能）
7. 串口数据交互显示
当软件接收到数据，软件自动根据schema文件解析数据并显示相应的结果。按”保存”按钮后软件自动将调试信息保存到软件所在路径的logs.txt文件中。
