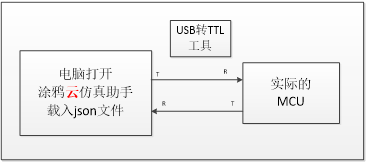

涂鸦云仿真助手模拟WiFi模块的数据收发，开发者的MCU通过USB转TTL工具与仿真助手接通，即可验证MCU数据发送是否满足涂鸦的通信协议和模块工作流程。

WIFI模块由3.3V，400mA电源供电，模块的EN脚与VCC脚相连，USB转TTL工具的TX，RX分别与WIFI模块的RX，TXD相连。

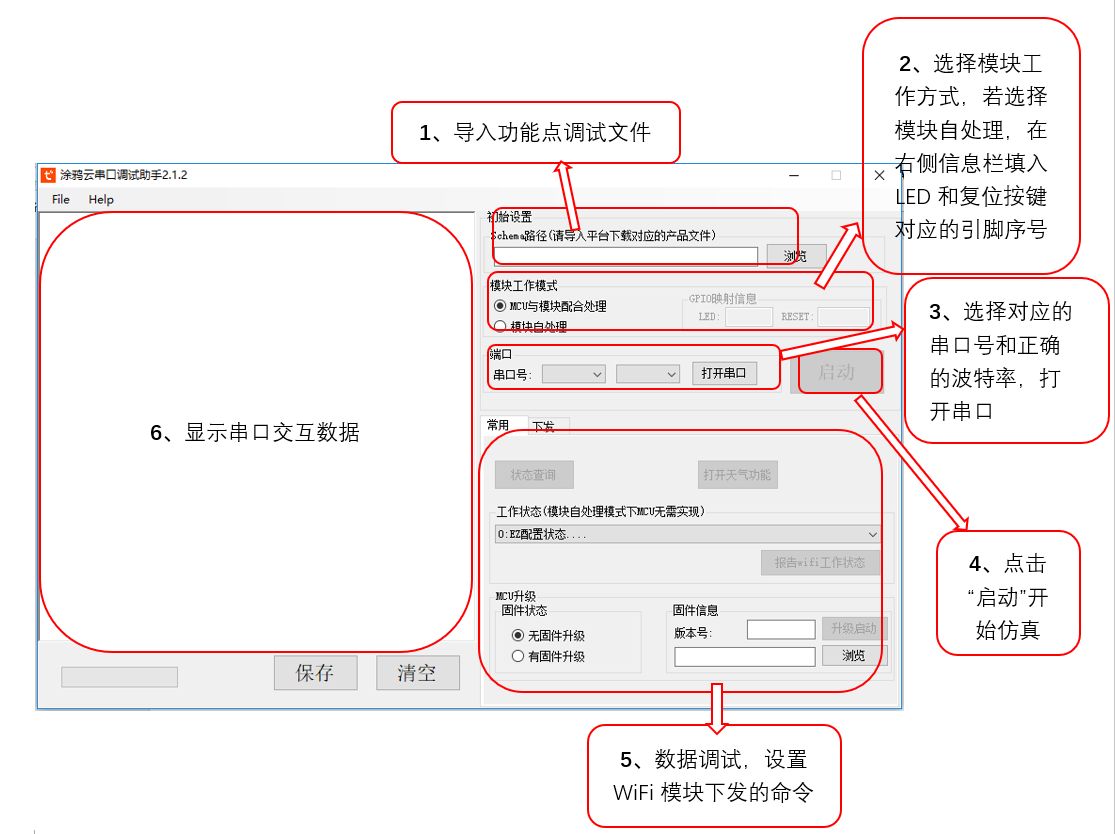

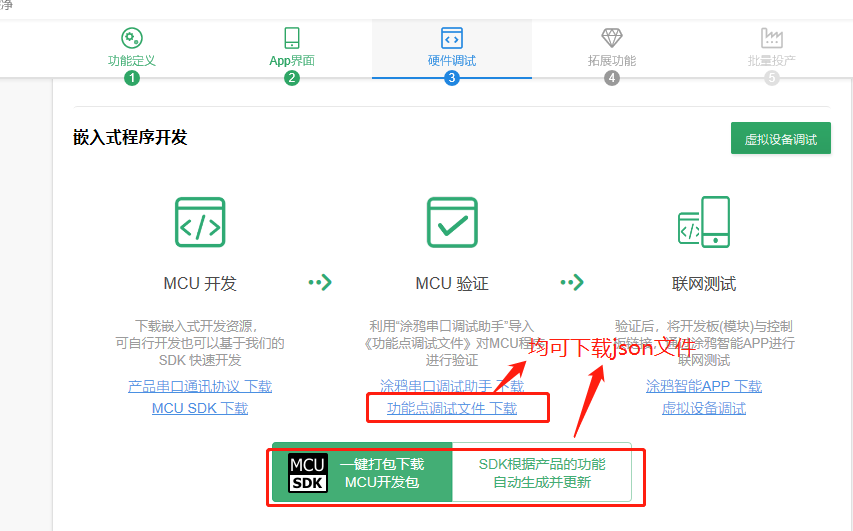

加载schema文件。Schema文件必须为符合涂鸦云DP命令的.json文件（该文件由涂鸦开发者平台产品中打包下载）

该模式需要和MCU所设定的工作模式相同。若模块工作模式为模块自处理，GPIO配置也需和MCU所配置的GPIO相同

打开串口，据实选择串口号，波特率通常默认为9600Bp/s，部分扫地机等产品波特率为115200 Bp/s。

启动调试。若出现如同以下等错误，请按提示修正后继续调试。若没出现错误提示则可以进行下一步调试

启动调试成功后，软件能下发schema对应的相关命令。设置中能设置相应的发送规则来满足不同的需求。

（1）选择有升级固件

（3）选择升级的固件.bin文件

（4）启动升级

当软件接收到数据，软件自动根据schema文件解析数据并显示相应的结果。按”保存”按钮后软件自动将调试信息保存到软件所在路径的logs.txt文件中。
