Zigbee模组介绍–TYZS5
1.产品概述
TYZS5是由杭州涂鸦信息技术有限公司开发的一款低功耗嵌入式Zigbee模块。它由一颗高集成度的无线射频处理器芯片EFR32MG13P732和少量外围器件构成,内置了802.15.4 PHY/MAC Zigbee网络协议栈和丰富的库函数。TYZS5内嵌低功耗的32位ARM Cortex-M4内核,512KByte 闪存程序存储器,64KB RAM数据存储器 和丰富的外设资源。
TYZS5是一个FreeRTOS平台,集成了所有Zigbee MAC以及TCP/IP协议的函数库。用户可以基于这些开发满足自己需求的嵌入式Zigbee产品。
TYZS5功能原理图如图1所示:
图 1 TYZS5 功能原理图
1.1 特点
- 内置低功耗 32 位ARM Cortex-M4 处理器,带有 DSP 指令和浮点单元可以兼作应用处理器
主频支持 40MHz
-
宽工作电压:1.8V-3.8V
-
外设:6×GPIOs, 1×UART, 1×ADC
-
Zigbee 工作特性
支持 802.15.4 MAC/PHY
工作信道 11- 26 @2.400-2.483GHz,空口速率 250Kbps
内置DC-DC 电路,有利于最大程度提高电源效率
最大+19dBm 的输出功率
63uA/MHz 运行时功耗;1.4uA 休眠电流
终端设备主动配网
内置板载PCB 天线 / 预留 Ipex 接头可搭配高增益外置天线
工作温度:-40℃ to 85℃
支持硬件加密,支持 AES 128/256
1.2 主要应用领域
- 智能楼宇
- 智慧家居/家电
- 智能插座、智慧照明
- 工业无线控制
- 健康和测量
- 资产追踪
2.模块接口
2.1尺寸封装
TYZS5共有2排引脚,引脚间距为2mm,共计14个对外pin。
TYZS5 尺寸大小:14.8mm (W)×20.4mm (L) ×2.0mm (H) 。TYZS5尺寸图如图2所示:

图2 TYZS5尺寸图
图3 pin脚 Number示意
2.2 引脚定义
接口引脚定义如表 1 所示:
表1 TYZS5接口引脚排列说明
引脚序号 |
符号 |
IO类型 |
功能 |
1 |
PWM1 |
I/O |
做灯驱动口/GPIO使用。 |
2 |
PWM2 |
I/O |
做灯驱动口/GPIO使用。 |
3 |
I2C_SDA |
I/O |
I2C_SDA,可做GPIO使用。 |
4 |
I2C_SCL |
I/O |
I2C_SCL,可做GPIO使用。 |
5 |
VCC |
P |
模块的电源供电引脚(典型供电电压: 3.3V) |
6 |
ADC |
AI |
ADC端口(1),12位精度的SAR 模拟数字转换器 |
7 |
GND |
P |
模块的参考地。 |
0 |
SWDIO |
I/O |
JLINK SWDIO烧录管脚。 正常应用程序中可做GPIO使用。 |
00 |
SWCLK |
I/O |
JLINK SWCLK烧录管脚。 正常应用程序中可做GPIO使用。 |
8 |
RXD |
I/O |
UART0_RXD,串口收。 |
9 |
nRST |
I |
硬件复位引脚,低电平时芯片被复位住;模块自带上电复位,用户视实际情况可不用该管脚。 |
10 |
VCC |
P |
模块的电源供电引脚(典型供电电压: 3.3V);由于内部连接到3.3V网络,外部不需要处理。 |
11 |
TXD |
O |
UART0_TXD,串口发。 |
12 |
GND |
P |
模块的参考地,内部同GND连接,外部不需要处理。 |
说明:P表示电源引脚,I/O表示输入输出引脚,AI表示模拟输入引脚。
nRST只是模块硬件复位引脚,不能清除Zigbee配网信息。
(1): 该引脚只可作ADC口,不可用作普通IO口,不使用时,需悬空处理。
作为ADC输入口时,输入电压范围限定为0~AVDD,可由软件配置。
2.3 测试点定义
测试引脚定义如表 2 所示:
表 2 TYZS5 测试引脚排列说明
引脚序号 |
符号 |
IO口类型 |
功能 |
|
- |
I |
用于模块生产测试 |
说明:测试引脚只是底部PAD,不推荐使用。
3.电气参数
3.1 绝对电气参数
表3 绝对参数
参数 |
描述 |
最小值 |
最大值 |
单位 |
Ts |
存储温度 |
-50 |
150 |
℃ |
VCC |
供电电压 |
-0.3 |
3.8 |
V |
静电释放电压(人体模型) |
TAMB-25℃ |
- |
2.5 |
KV |
静电释放电压(机器模型) |
TAMB-25℃ |
- |
0.5 |
KV |
3.2 工作条件
表4 正常工作条件
参数 |
描述 |
最小值 |
典型值 |
最大值 |
单位 |
Ta |
工作温度 |
-40 |
- |
85 |
℃ |
VCC |
工作电压 |
1.8 |
3.3 |
3.8 |
V |
VIL |
IO 低电平输入 |
-0.3 |
- |
VCC*0.25 |
V |
VIH |
IO 高电平输入 |
VCC*0.75 |
- |
VCC |
V |
VOL |
IO 低电平输出 |
- |
- |
VCC*0.1 |
V |
VOH |
IO 高电平输出 |
VCC*0.8 |
- |
VCC |
V |
Imax |
IO 驱动电流 |
- |
- |
12 |
mA |
3.3 Zigbee 发射功耗
表 5 TX 连续发送时功耗
符号 |
速率 |
发射功率 |
典型值 |
单位 |
IRF |
250Kbps |
+19dBm |
118 |
mA |
IRF |
250Kbps |
+10dBm |
32 |
mA |
IRF |
250Kbps |
+4dBm |
17 |
mA |
IRF |
250Kbps |
+1dBm |
11.8 |
mA |
备注:上述数据测试时, 连续发数即 duty cycle=100%。
3.4 Zigbee 接收功耗
表 6 RX 连续接收时功耗
符号 |
速率 |
典型值 |
单位 |
IRF |
250Kbps |
8 |
mA |
备注:在UART 处于active 状态时,接收电流为 8mA。
3.5 工作模式下功耗
表 7 TYZS5 工作电流
工作模式 |
工作状态,Ta=25℃ |
平均值 |
最大值 |
单位 |
快连配网状态 |
模块处于快连配网状态 |
10 |
40 |
mA |
网络连接状态 |
模块处于联网工作状态 |
- |
- |
mA |
深度睡眠模式 |
深度睡眠模式,保留 64KB Flash |
1.4 |
3 |
uA |
4.射频特征
4.1 基本射频特征
表 8 射频基本特性
参数项 |
详细说明 |
工作评率 |
2.400~2.484GHz |
物理层标准 |
IEEE 802.15.4 |
数据传输速率 |
250Kbps |
天线类型 |
PCB 天线 / Ipex 接头外置天线 |
视距传输距离 |
> 120m |
4.2 Zigbee 输出性能
表 9 TX 连续发送性能
参数项 |
最小值 |
典型值 |
最大值 |
单位 |
最大输出功率 |
- |
+10 |
- |
dBm |
最小输出功率 |
- |
-30 |
- |
dBm |
输出功率调节步进 |
- |
0.5 |
1 |
dB |
频率误差 |
-15 |
- |
+15 |
ppm |
输出频谱临道抑制度 |
|
-31 |
|
dBc |
4.3 Zigbee 接收灵敏度
参数项 |
|
最小值 |
典型值 |
最大值 |
单位 |
PER<10%,RX 灵敏度,250Kbps@OQPSK |
|
- |
-102 |
- |
dBm |
5. 天线信息
5.1 天线类型
默认PCB 板载天线接入
5.2 降低天线干扰
在Zigbee模块上使用PCB板载天线时,为确保无线性能的最优,建议模块天线部分和其他金属件的距离至少在15mm以上。
用户PCB板在天线区域周边勿走线和勿覆铜,以免影响天线辐射性能。建议天线区域的转接板镂空处理。
模块的PCB板载天线,区域参考 下图4 “TYZS5机械尺寸图”。
6.封装信息及生产指导
6.1 机械尺寸

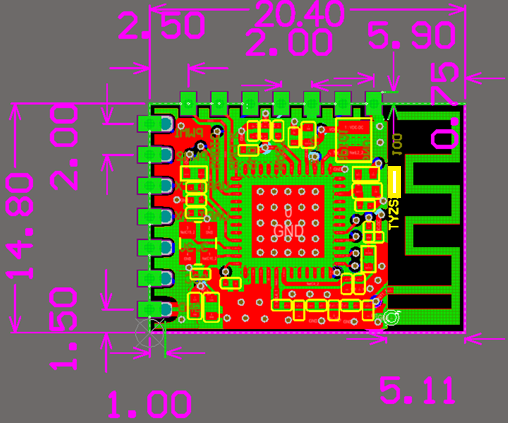

图4 TYZS5机械尺寸图
6.2 PCB推荐封装
图5 TYZS5 原理图引脚接线图
备注:Pin3 / Pin4默认做I2C通信或者GPIO使用,也可通过软件配置成UART通信口;Pin0/Pin00是JLINK烧录接口,程序烧录完成后在应用程序中也可做普通I/O口使用;Pin8/Pin11默认配置是UART通信口。

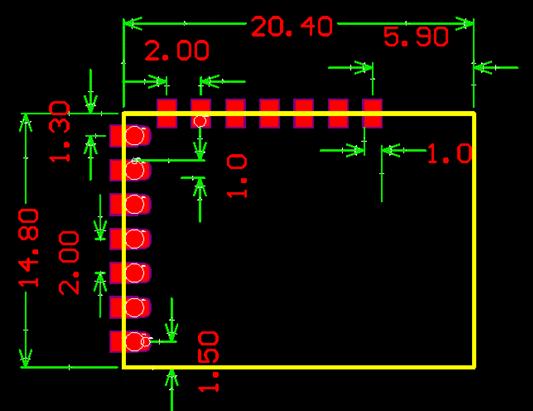

图6 TYZS5 PCB封装图
6.3 生产指南
出厂的模块存储条如下:
1、防潮袋必须存储在温度<30℃,湿度<85%RH 的环境中。
2、干燥包装的产品,其保质期应该是从包装密封之日起 6 个月的时间。
注意事项
1、在生产全过程中,各工位操作人员必须戴静电环,穿戴防静电服装。
2、操作时,严防模块沾水或污物。

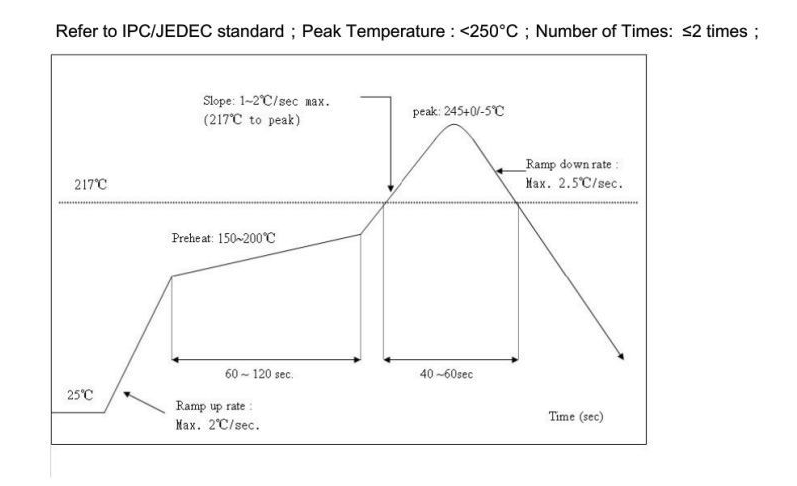

6.4 推荐炉温曲线
