WiFi模组介绍–TYLC5
1.产品概述
TYLC5是由杭州涂鸦科技有限公司开发的一款低功耗嵌入式Wi-Fi模块。它由一个高集成度的无线射频芯片ESP8285和少量外围器件构成，内置了Wi-Fi网络协议栈和丰富的库函数。TYLC5内嵌低功耗的32位CPU，1Mbyte 闪存，50KB SRAM 和丰富的外设资源。
TYLC5是一个RTOS平台，集成了所有Wi-Fi MAC以及TCP/IP协议的函数库。用户可以基于这些开发满足自己需求的嵌入式Wi-Fi产品。

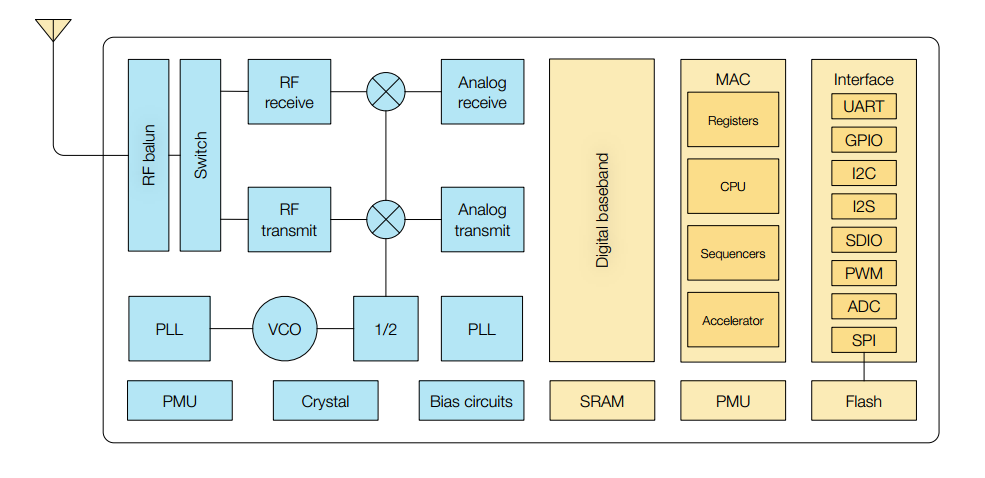

TYLC5功能原理图如图1.1所示：
图1.1 TYLC5功能原理图
1.1 特点
-
内置低功耗32位CPU，可以兼作应用处理器主频支持80MHz和160MHz
-
工作电压：3.0V-3.6V
-
外设：3×GPIOs, 1×UART
-
Wi-Fi 连通性802.11 b/g/n通道1-14@2.4GHz支持WPA/WPA2 安全模式802.11b模式下最大+20dBm的输出功率支持STA/AP/STA+AP工作模式支持SmartConfig 和AP两种配网方式（包括Android和IOS设备）焊接外置PCB天线工作温度：-20℃ to 125℃
1.2 主要应用领域
- 智能楼宇
- 智慧家居/家电
- 智能插座、智慧灯
- 工业无线控制
- 婴儿监控器
- 网络摄像头
- 智能公交
1.3 模块图片

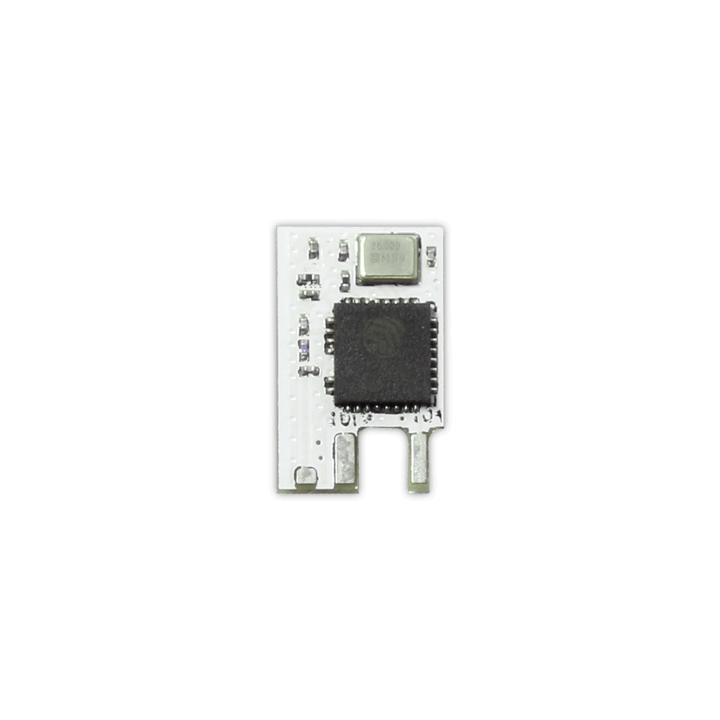

图1.2 正面图片

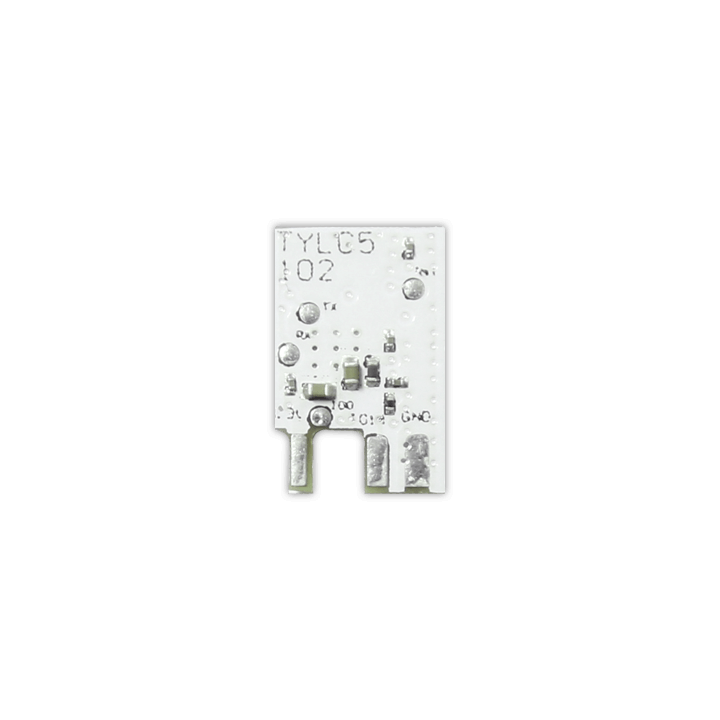

1.3 反面图片
2. 模块接口
2.1 尺寸封装
TYLC5共有2排引脚，引脚间距为2mm。
TYLC5 尺寸大小：8.5mm (W)×13.5mm (L) ×3mm (H) 。TYLC5尺寸图如图2所示：
图2.1 TYLC5 尺寸图
图2.1 TYLC5 尺寸图2.2 引脚定义
接口引脚定义如表1所示：
表1 TYLC5 接口引脚排列说明
| 引脚序号 | 符号 | IO类型 | 功能 |
|---|---|---|---|
| 1 | ANT | - | 射频天线端口，焊接外置天线 |
| 2 | GND | P | 电源参考地 |
| 3 | GPIO12 | I/O | GPIO_12 |
| 4 | GPIO14 | I/O | GPIO_14 |
| 5 | GPIO4 | I/O | GPIO_04 |
| 6 | VCC | P | 模块的电源引脚（3.3V） |
说明：P表示电源引脚，I/O表示输入输出引脚
2.3 测试点定义
测试引脚定义如表2所示：
表2 TYLC5 测试引脚排列说明
| 引脚序号 | 符号 | IO类型 | 功能 |
|---|---|---|---|
| - | TP1 | Rst | 模块硬件复位引脚，不能清除WiFi配网信息 |
| - | TP 2 | I/O | GPIO0,用于模块生产测试 |
| - | TP3 | U0TXD | 用户串口，模块上电启动时，串口有信息输出，用于模块生产测试 |
| - | TP4 | U0RXD | 用户串口，模块上电启动时，串口有信息输出，用于模块生产测试 |
3. 电气参数
3.1 绝对电气参数
表3 绝对参数
| 参数 | 描述 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|
| Ts | 存储温度 | -20 | 85 | ℃ |
| VIN | 供电电压 | -0.3 | 3.6 | V |
| 静电释放电压（人体模型） | TAMB-25℃ | - | 2 | KV |
| 静电释放电压（机器模型） | TAMB-25℃ | - | 0.5 | KV |
3.2 工作条件
表4 正常工作条件
| 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| Ta | 工作温度 | -20 | - | 125 | ℃ |
| VCC | 工作电压 | 3.0 | 3.3 | 3.6 | V |
| VIL | IO低电平输入 | -0.3 | - | VCC*0.25 | V |
| VIH | IO高电平输入 | VCC*0.75 | - | VCC | V |
| VOL | IO低电平输出 | - | - | VCC*0.1 | V |
| VoH | IO高电平输出 | VCC*0.8 | - | VCC | V |
| Imax | IO驱动电流 | - | - | 12 | mA |
3.3 Wi-Fi发射功耗
表5 TX连续发送时功耗
| 符号 | 模式 | 速率 | 发射功率 | 典型值 | 单位 |
|---|---|---|---|---|---|
| IRF | 11b | 11Mbps | +17dBm | 220 | mA |
| IRF | 11g | 54Mbps | +15dBm | 110 | mA |
| IRF | 11n | MCS7 | +13dBm | 100 | mA |
3.4 Wi-Fi接收功耗
表6 RX连续接收时功耗
| 符号 | 模式 | 速率 | 典型值 | 单位 |
|---|---|---|---|---|
| IRF | 11b | 11Mbps | 70 | mA |
| IRF | 11g | 54Mbps | 70 | mA |
| IRF | 11n | MCS7 | 70 | mA |
3.5 工作模式下功耗
表7 TYLC5 工作电流
| 工作模式 | **工作状态，**Ta=25℃ | 平均值 | 最大值 | 单位 |
|---|---|---|---|---|
| 快连配网状态 | 模块处于快连配网状态，WIFI指示灯快闪 | 80 | 151 | mA |
| 热点配网状态 | 模块处在热点配网状态，WIFI指示灯慢闪 | 90 | 451 | mA |
| 网络连接状态 | 模块处于联网工作状态，WiFi指示灯常亮 | 58.5 | 411 | mA |
| 断网状态 | 模块处于断网工作状态，WiFi指示灯常灭 | 80 | 430 | mA |
4.射频特性
4.1 基本射频特性
表8 射频基本特性
| 参数项 | 详细说明 |
|---|---|
| 工作频率 | 2.412~2.484GHz |
| Wi-Fi标准 | IEEE 802.11b/g/n(通道1-14) |
| 数据传输速率 | 11b:1,2,5.5, 11 (Mbps) 11g:6,9,12,18,24,36,48,54(Mbps) 11n:HT20 MCS0~7 |
| 天线类型 | 焊接外置天线 |
4.2 Wi-Fi 输出功率
表9 TX连续发送时功率
| 参数项 | 最小值 | 典型值 | 最大值 | 单位 | |
|---|---|---|---|---|---|
| RF平均输出功率，802.11b CCK Mode | 1M | - | 20 | - | dBm |
| RF平均输出功率，802.11g OFDM Mode | 54M | - | 17 | - | dBm |
| RF平均输出功率，802.11n OFDM Mode | MCS7 | - | 14 | - | dBm |
| 频率误差 | -10 | - | 10 | ppm |
4.3 Wi-Fi 接收灵敏度
表10 RX灵敏度
| 参数项 | 最小值 | 典型值 | 最大值 | 单位 | |
|---|---|---|---|---|---|
| PER<8%，RX灵敏度，802.11b CCK Mode | 1M | - | -91 | - | dBm |
| PER<10%，RX灵敏度，802.11g OFDM Mode | 54M | - | -75 | - | dBm |
| PER<10%，RX灵敏度，802.11n OFDM Mode | MCS7 | - | -72 | - | dBm |
5.天线信息
5.1 天线类型
外置天线，采用焊接方式焊接在模块ANT焊盘上。
5.2 降低天线干扰
在Wi-Fi模块上焊接外置天线时，为确保Wi-Fi性能的最优化，建议模块天线部分和其他金属件距离至少在10mm以上。
6.生产指导
6.1 机械尺寸
图3 TYLC5机械尺寸图
6.2 PCB推荐封装

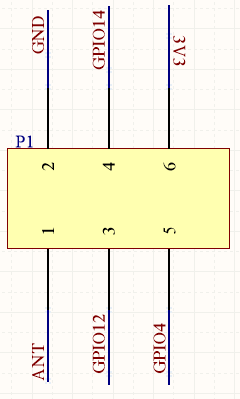

图5 TYLC5 原理图引脚对应图
### 6.3 生产指南
出厂的模块存储条件如下:
- 防潮袋必须存储在温度<30℃，湿度<85%RH的环境中。
- 干燥包装的产品，其保质期应该是从包装密封之日起6个月的时间。
注意事项:
- 在生产全过程中，各工位操作人员必须戴静电环。
- 操作时，严防模块沾水或污物

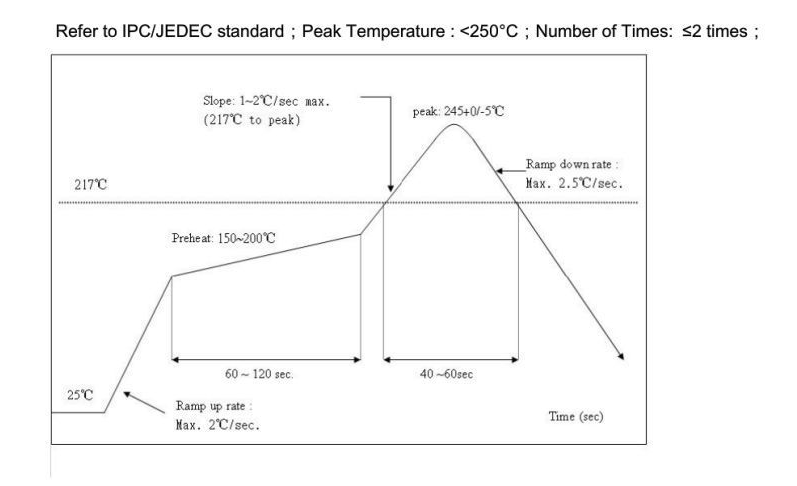

6.4 推荐炉温曲线
