WiFi模组介绍–TYLC4
1.产品概述
TYLC4 是由杭州涂鸦科技有限公司开发的一款低功耗嵌入式 Wi-Fi 模块。它由一个高集成度的无线射频芯片ESP8266 和少量外围器件构成,内置了 Wi-Fi 网络协议栈和丰富的库函数。TYLC4 内嵌低功耗的 32 位 CPU,1Mbyte 闪存,50KB SRAM 和丰富的外设资源。
TYLC4 是一个 RTOS 平台,集成了所有 Wi-Fi MAC 以及 TCP/IP 协议的函数库。用户可以基于这些开发满足自己需求的嵌入式 Wi-Fi 产品。
TYLC4 功能原理图如图 1.1 所示:
图1.1 TYLC4功能原理图
1.1 特点
1.2 主要应用领域
- 智能楼宇
- 智慧家居/家电
- 智能插座、智慧灯
- 工业无线控制
- 婴儿监控器
- 网络摄像头
- 智能公交
1.3 模块图片
图1.2 正面图片
图1.3 反面图片
2. 模块接口
2.1 尺寸封装
TYLC4 共有 2 排引脚,引脚间距为 2mm。
TYLC4 尺寸大小:16.69mm (W)×16.66mm (L) ×3.5mm (H) 。TYLC4 尺寸图如图2所示:

图2 TYLC4 尺寸图
2.2 引脚定义
接口引脚定义如表 1 所示:
表1 TYLC4 接口引脚排列说明
引脚序号 |
符号 |
IO 类型 |
功能 |
1 |
RST |
I/O |
硬件复位引脚(低电平有效,内部已上拉电阻) |
2 |
EN |
I |
模块使能脚,正常使用需要接到 3.3V |
3 |
GND |
P |
电源参考地 |
4 |
GPIO14 |
I/O |
GPIO_14 |
5 |
GPIO12 |
I/O |
GPIO_12 |
6 |
GPIO13 |
I/O |
GPIO_13 |
7 |
GPIO4 |
I/O |
GPIO_04 |
8 |
GPIO5 |
I/O |
GPIO_05 |
9 |
RXD0 |
I/O |
UART0_RXD(1) |
10 |
TXD0 |
O |
UART0_TXD(1) |
11 |
VCC |
P |
模块的电源引脚(3.3V) |
说明:P 表示电源引脚,I/O 表示输入输出引脚。
RST 只是模块硬件复位引脚,不能清除 WiFi 配网信息。
(1) : UART0 为用户串口,模块上电启动时,串口有信息输出,用户可以忽略。
2.3 测试引脚定义
测试引脚定义如表 2 所示:
表2 TYLC4 测试引脚排列说明
引脚序号 |
符号 |
IO 类型 |
功能 |
- |
TEST1 |
I/O |
硬件复位引脚(低电平有效,内部已上拉电阻) |
- |
TEST2 |
I |
模块使能脚,正常使用需要接到 3.3V |
3. 电气参数
3.1 绝对电气参数
表3 绝对参数
参数 |
描述 |
最小值 |
最大值 |
单位 |
Ts |
存储温度 |
-20 |
85 |
℃ |
VIN |
供电电压 |
-0.3 |
3.6 |
V |
静电释放电压(人体模型) |
TAMB-25℃ |
- |
2 |
KV |
静电释放电压(机器模型) |
TAMB-25℃ |
- |
0.5 |
KV |
3.2 工作条件
表4 正常工作条件
参数 |
描述 |
最小值 |
典型值 |
最大值 |
单位 |
Ta |
工作温度 |
-20 |
- |
105 |
℃ |
VCC |
工作电压 |
3.0 |
3.3 |
3.6 |
V |
VIL |
IO 低电平输入 |
-0.3 |
- |
VCC*0.25 |
V |
VIH |
IO 高电平输入 |
VCC*0.75 |
- |
VCC |
V |
VOL |
IO 低电平输出 |
- |
- |
VCC*0.1 |
V |
VoH |
IO 高电平输出 |
VCC*0.8 |
- |
VCC |
V |
Imax |
IO 驱动电流 |
- |
- |
12 |
mA |
3.3 Wi-Fi发射功耗
表5 TX连续发送时功耗
符号 |
模式 |
速率 |
发射功率 |
典型值 |
单位 |
IRF |
11b |
11Mbps |
+17dBm |
220 |
mA |
IRF |
11g |
54Mbps |
+15dBm |
110 |
mA |
IRF |
11n |
MCS7 |
+13dBm |
100 |
mA |
3.4 Wi-Fi接收功耗
表6 RX连续接收时功耗
符号 |
模式 |
速率 |
典型值 |
单位 |
IRF |
11b |
11Mbps |
70 |
mA |
IRF |
11g |
54Mbps |
70 |
mA |
IRF |
11n |
MCS7 |
70 |
mA |
3.5 工作模式下功耗
表7 TYLC4 工作电流
工作模式 |
工作状态,Ta=25℃ |
平均值 |
最大值 |
单位 |
快连配网状态 |
模块处于快连配网状态,WIFI 指示灯快闪 |
80 |
151 |
mA |
热点配网状态 |
模块处在热点配网状态,WIFI 指示灯慢闪 |
90 |
451 |
mA |
网络连接状态 |
模块处于联网工作状态,WiFi 指示灯常亮 |
58.5 |
411 |
mA |
断网状态 |
模块处于断网工作状态,WiFi 指示灯常灭 |
80 |
430 |
mA |
4. 射频特性
4.1 基本射频特性
表8 射频基本特性
参数项 |
详细说明 |
工作频率 |
2.412~2.484GHz |
Wi-Fi标准 |
IEEE 802.11b/g/n(通道1-14) |
数据传输速率 |
11b:1,2,5.5, 11 (Mbps) 11g:6,9,12,18,24,36,48,54(Mbps) 11n:HT20 MCS0~7 |
天线类型 |
PCB 板载插件天线 |
4.2 Wi-Fi 输出功率
表9 TX连续发送时功率
参数项 |
|
最小值 |
典型值 |
最大值 |
单位 |
RF平均输出功率,802.11b CCK Mode |
1M |
- |
20 |
- |
dBm |
RF平均输出功率,802.11g OFDM Mode |
54M |
- |
17 |
- |
dBm |
RF平均输出功率,802.11n OFDM Mode |
MCS7 |
- |
14 |
- |
dBm |
频率误差 |
|
-10 |
- |
10 |
ppm |
4.3 Wi-Fi 接收灵敏度
表10 RX灵敏度
参数项 |
|
最小值 |
典型值 |
最大值 |
单位 |
PER<8%,RX灵敏度,802.11b CCK Mode |
1M |
- |
-91 |
- |
dBm |
PER<10%,RX灵敏度,802.11g OFDM Mode |
54M |
- |
-75 |
- |
dBm |
PER<10%,RX灵敏度,802.11n OFDM Mode |
MCS7 |
- |
-72 |
- |
dBm |
5. 天线信息
5.1 天线类型
PCB 板预留 IPEX 接口,需要外接带 IPEX 端子的天线。
5.2 降低天线干扰
在 Wi-Fi 模块上使用带 IPEX 端子的天线时,为确保 Wi-Fi 性能的最优化,建议模块天线部分和其他金属件距离至少在 10mm 以上。
6.生产指导
6.1 机械尺寸
图3 TYLC4 机械尺寸图
6.2 PCB 推荐封装
图4 TYLC4 原理图引脚对应图
6.3 生产指南
出厂的模块存储条件如下:
- 防潮袋必须存储在温度<30℃,湿度<85%RH的环境中。
- 干燥包装的产品,其保质期应该是从包装密封之日起6个月的时间。
注意事项:
- 在生产全过程中,各工位操作人员必须戴静电环。
- 操作时,严防模块沾水或污物

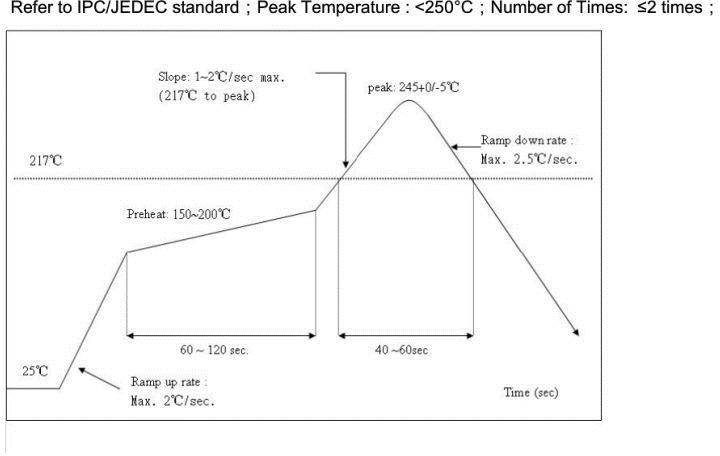

6.4 推荐炉温曲线
