BLE模组介绍–TYBT4L
1.产品概述
TYBT4L是由杭州涂鸦科技有限公司开发的一款低功耗嵌入式的蓝牙模块。它主要由一个高集成度的蓝牙芯片TLSR8269和少量的外围电路构成，内置了蓝牙网络通信协议栈和丰富的库函数。TYBT4L还包含低功耗的32位MCU，BLE/2.4G Radio，512Kbyte flash，16Kbyte SRAM， 9个可复用的IO口。

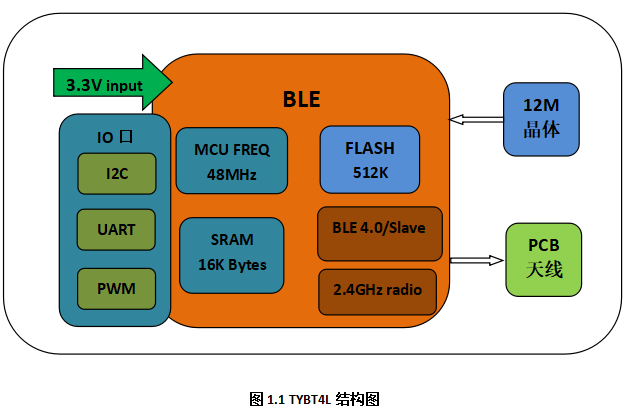

TYBT4L结构图如图1.1所示：
1.1 特点
内置低功耗32位MCU，可以兼作应用处理器
- 主频支持48MHz
工作电压：1.9V-3.6V
外设：1xI2C，5xPWMs，1xUART
BLE RF特性
- 兼容BLE 4.2
- 射频数据速率高达2Mbps
- TX发射功率：+7dBm
- RX接收灵敏度：-92dBm
- 内嵌硬件AES加密
- 板载PCB天线
- 工作温度：-20℃ to 105℃
1.2 主要应用领域
- 智能LED
- 智能家居
- 智能低功耗传感器
2.模块接口
2.1 尺寸封装
TYBT4L有两排引脚，引脚间距为2.0mm。

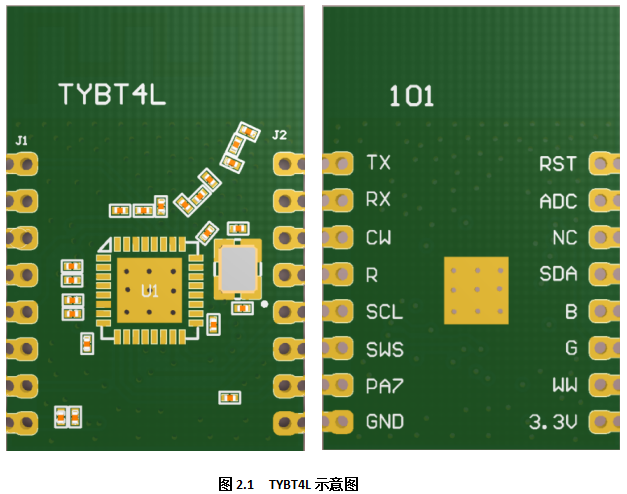

TYBT4L 尺寸大小：16mm (W)×24mm (L)封装如图2.1所示：
2.2 引脚定义
接口引脚定义如表2.1所示：
表2.1 TYBT4L接口引脚排列说明
| 序号 | 符号 | IO类型 | 功能 |
|---|---|---|---|
| 1 | RST | I | 模块复位引脚。 |
| 2 | ADC | I | 外部模拟量输入。 |
| 3 | NC | / | NC口，无任何连接。 |
| 4 | SDA | I/O | I2C的数据线引脚，需外部上拉4.7K电阻；也可做普通IO口。 |
| 5 | B | I/O | 普通IO口，可作LED驱动的PWM输出，默认控制蓝光。 |
| 6 | G | I/O | 普通IO口，可作LED驱动的PWM输出，默认控制绿光。 |
| 7 | WW | I/O | 普通IO口，可作LED驱动的PWM输出，默认控制暖白光。 |
| 8 | 3.3V | P | 模块电源输入引脚。 |
| 9 | GND | P | 模块电源参考地引脚。 |
| 10 | PA7 | I/O | 可作普通IO口。 |
| 11 | SWS | I/O | 蓝牙芯片烧录引脚。 |
| 12 | SCL | I/O | I2C的时钟线引脚，需外部上拉4.7K电阻；也可做普通IO口。 |
| 13 | R | I/O | 普通IO口，可作LED驱动的PWM输出，默认控制红光。 |
| 14 | CW | I/O | 普通IO口，可作LED驱动的PWM输出，默认控制冷白光。 |
| 15 | RX | I/O | 串口发送引脚，可作普通IO口。 |
| 16 | TX | I/O | 串口发送引脚，可作普通IO口。 |
说明：P表示电源引脚，I/O表示输入输出引脚。
SWS只做模块的固件的烧录，不可用作它用。
I2C引脚内部没有上拉电阻，需要外部再加上拉电阻。
WW引脚做PWM输出时，极性与R、G、B、CW做PWM输出时相反。
如对PWM输出控制的灯色有自己的需求，请与我司商务联系。
3.电气参数
3.1 绝对电气参数
表3.1 绝对参数
| 参数 | 描述 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|
| Ts | 存储温度 | -40 | 125 | ℃ |
| VCC | 供电电压 | -0.3 | 3.9 | V |
| 静电释放电压（人体模型） | TAMB-25℃ | - | 2 | KV |
| 静电释放电压（机器模型） | TAMB-25℃ | - | 0.5 | KV |
3.2 工作条件
表3.2 正常工作条件
| 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| Ta | 工作温度 | -20 | - | 105 | ℃ |
| VCC | 工作电压 | 1.9 | 3.3 | 3.6 | V |
| VIL | IO低电平输入 | -0.3 | - | VCC*0.3 | V |
| VIH | IO高电平输入 | VCC*0.7 | - | VCC | V |
| VOL | IO低电平输出 | VSS | - | 0.3 | V |
| VoH | IO高电平输出 | VCC-0.3 | - | VCC | V |
3.3 工作模式下功耗
表3.3 TX连续发送时功耗
| 符号 | 条件 | 典型值 | 单位 |
|---|---|---|---|
| Itx | 连续发送，0dBm输出功率 | 15 | mA |
| Irx | 连续接收 | 12 | mA |
| IDC | Mesh联网工作状态下 | 27 | mA |
| Ideepsleep | 休眠模式 | 18 | uA |
4.射频特性
4.1 基本射频特性
表4.1 射频基本特性
| 参数项 | 详细说明 |
|---|---|
| 工作频率 | 2.4GHz ISM band |
| 无线标准 | BLE 4.2 |
| 数据传输速率 | 1Mbps,2Mbps |
| 天线类型 | 板载PCB天线 |
4.2 RF 输出功率
表4.2 TX连续发送时功率
| 参数项 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| RF平均输出功率 | 3.8 | 7 | 8 | dBm |
| 20dB占用带宽（1M） | - | 1300 | - | KHz |
| 20dB占用带宽（2M） | - | 2600 | - | KHz |
4.3 RF 接收灵敏度
表4.3 RX灵敏度
| 参数项 | 典型值 | 典型值 | 最大值 | 单位 | |
|---|---|---|---|---|---|
| RX灵敏度 | 1Mbps | -93 | -92 | -90 | dBm |
| RX灵敏度 | 2Mbps | -90 | -89 | -86 | dBm |
| 频率偏移误差 | 1Mbps | -300 | - | +300 | KHz |
| 频率偏移误差 | 2Mbps | -200 | - | +200 | KHz |
| 同信道干扰抑制 | - | - | -7 | - | dB |
5.天线信息
5.1 天线类型
TYBT4L使用的PCB天线是2.4G WiFi频段的MIFA板载天线。
5.2 降低天线干扰
为确保RF性能的最优化，建议模块天线部分和其他金属件距离至少在15mm以上。
由于TYBT4L的使用是通过SMT工艺，贴到主控板上配合其他元器件一起应用。那么PCB天线的摆放位置和摆放方式会直接影响RF性能。以下是我们推荐的摆放位置，和不建议的摆放位置。
图5.1 TYBT4L的天线位置的各个摆放位置摆放在板框外，推荐使用方案1和方案2的摆放位置，天线在板框外或天线附近挖空。性能和单独模块RF测试性能基本一致。
如果设计受限必须将PCB天线放在底板上，可以参考方案3的摆放方式，天线在板框内，但天线附近不覆铜和走线。但射频性能会有一些损失，差不多衰减1-2dBm。
不建议使用方案4的摆放位置，天线在板框内，且天线下覆铜或走线。射频信号会明显的衰减。
6.封装信息及生产指导

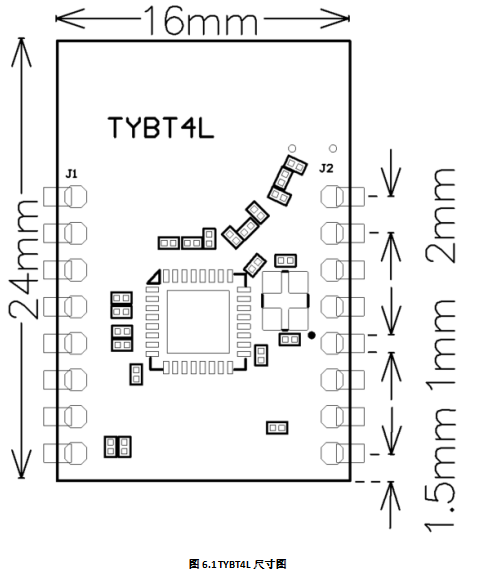

6.1 机械尺寸和背面焊盘尺寸
6.2 生产指南
出厂的模块存储条件如下：
1、防潮袋必须存储在温度<30℃，湿度<85%RH的环境中。
2、干燥包装的产品，其保质期是从包装密封之日起6个月的时间。
注意事项
1、在生产全过程中，各工位操作人员必须戴静电环。
2、操作时，严防模块沾水或污物。
